温度冲击试验箱试验方法

2020-09-29 点击量：

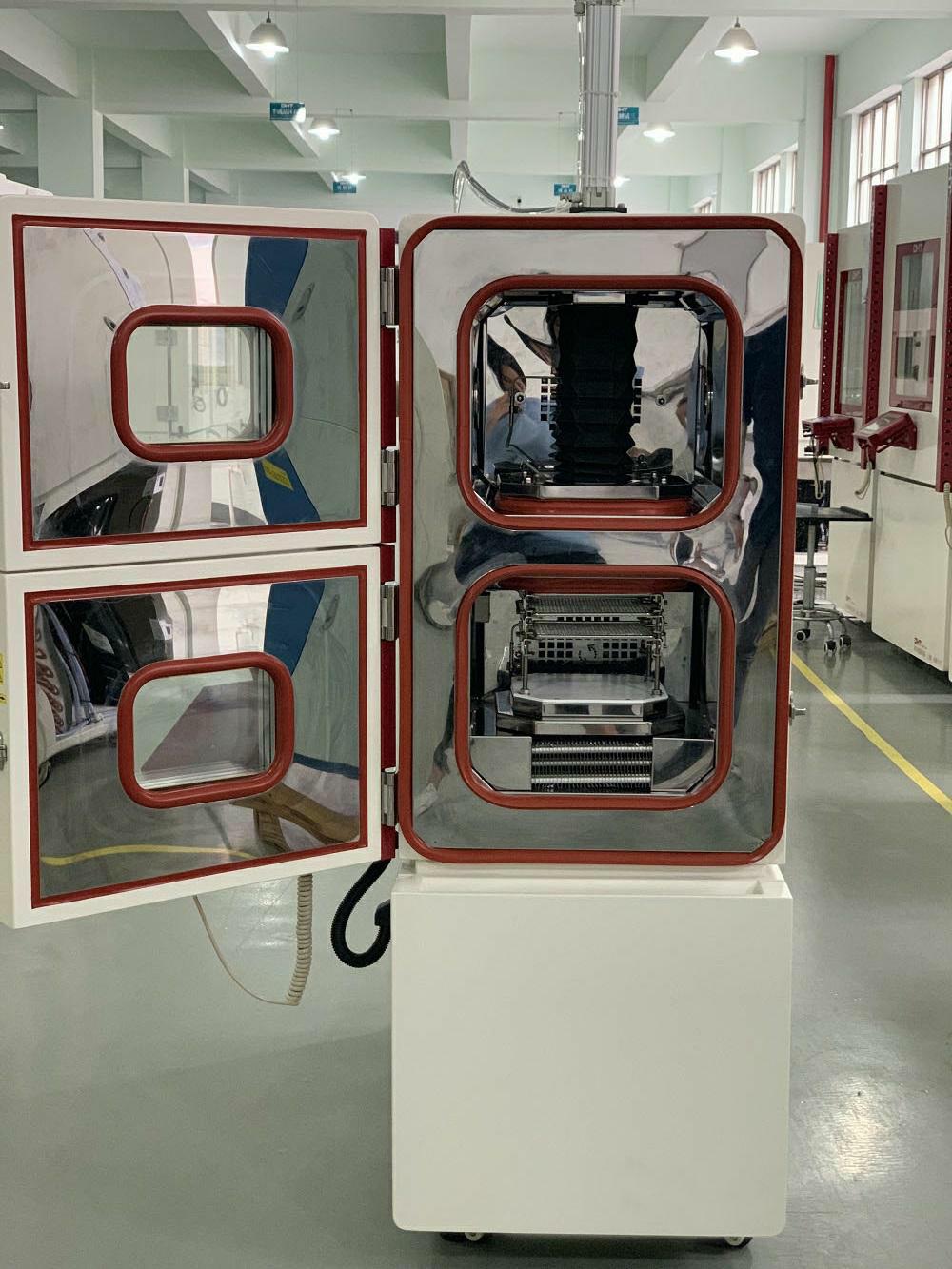

　　温度冲击试验箱是快速将样品从高温转到低温，或者从低温转到高温的试验设备，与其他快速转变温度环境的设备不同的是它不要求设备每分钟温度上升或下降多少度，但要求温度环境的转换要在规定的时间内完成。这方面我们可以先了解下标准GB/T 2423.22-2012中规定转换时间的温度变化。

　　温度冲击试验方法：

　　1、初始检测
　　按相关规范要求对试验样品进行外观检查及电气和机械性能的检测。

　　2、条件试验
　　2.1试验样品应在不包装、不通电的准备使用状态或相关规范规定的其他状态进行试验。条件试验 开始时，试验样品的温度应是试验室环境温度。
　　2.2在低温和高温两个温度下的每个暴露试验时间 t、的长短取决于试验样品的热容量。按相关规 范规定，暴露时间应为 3 h,2 h,l h,30 min或 10 min。若相关规范未规定试验暴露时间，则为3 h,
　　注1: 10 min的暴盯试验时间适用于小试验样品
　　2.3低温箱内温度预先调节到要求的低温 TA，然后把试验样品放人箱内。
　　2.4低温箱的温度应在T、下保持规定时间t,, t,值包括放人试验样品后箱内温度稳定到 T，所需 的时间，该时间不应大于0. 1 t,(见1.3.1.5),
　　注 试验暴露时间t是从试验样品放人试验箱的瞬间算起
　　2.5 转换时间t'
　　然后，试验样品从低温箱转移到高温箱中。
　　转换时间t2包括从一个箱取出的时间和放人第二个箱的时间，以及在试验室环境温度下停留的 时间。
　　转换时间应为:(2-3) min, (20-30) s,<10 s,
　　注1:转换时间t2的选取，取决于试验样品的热时间常数及其在使用中所经受的最急剧温度变化的条件；
　　注2:对一些严酷条件可规定t2为(20-30s；
　　2.6高温箱的温度应在高温T。下保持规定时间 t1；t1值包括放人试验样品后箱内温度稳定到TB所需的时间，该时间不应大于0.1t1；
　　注:暴露时间t是从试验样品放人箱内的瞬间算起。
　　2.7将试验样品按2.5规定的转换时间t2转移到低温箱，进行下一个循环。
　　2.8第一个循环由两个暴露时间t1和两个转换时间t2组成(见图1)。
　　2.9除非相关规范另有规定，试验样品应按2.3~2.8各个程序经受 5个循环。
　　在试验进行了规定时间t1后，若不能立即开始从低温到高温或从高温到低温的下一个转换(例如 过夜或周末休息等)，则可把试验样品保留在低温箱中。
　　2.10 最后一个循环结束时，试验样品应按3.1或 3.2规定须经过恢复程序。

　　3、恢复
　　3.1 条件试验结束后，试验样品在试验的标准大气条件下恢复，时间要足以达到温度稳定。
　　3.2 对特定类型的试验样品，相关规范可规定相应的恢复时间。

　　4、 最后检测
　　按相关规范的要求对试验样品进行外观检查及电气与机械性能的检测。
